Description

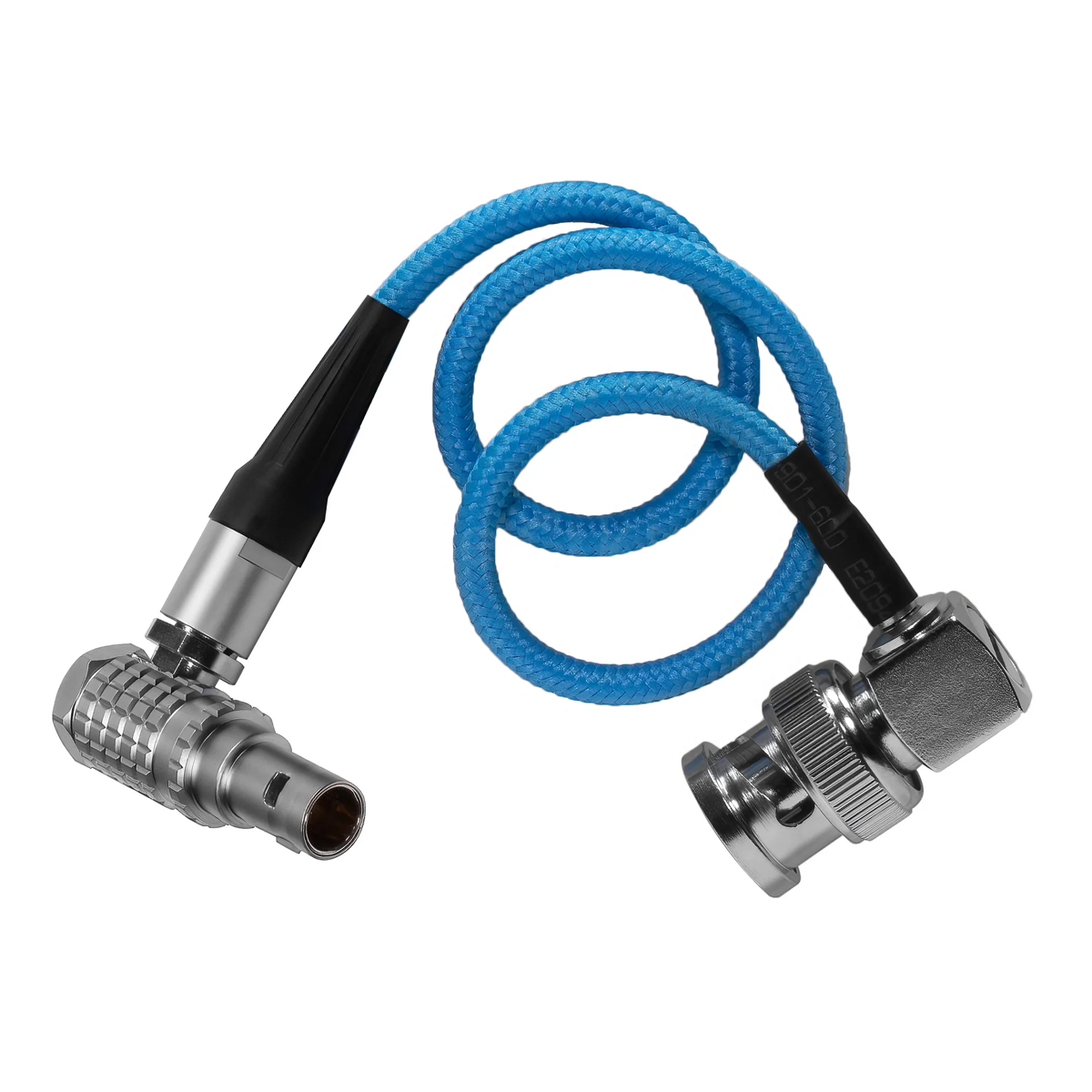

Kondor Blue 10 BNC to 5‑Pin LEMO Right Angle Time Code Cable
Kondor Blue 10 BNC to 5‑Pin LEMO Right Angle Time Code Cable je kompaktní časový kódový kabel určený pro spolehlivé propojení kamer, rekordérů a synchronizačních zařízení v profesionální filmové, televizní a broadcast produkci. Nabízí krátkou a pevnou spojku pro připojení timecode signálu bez zbytečného převisu kabelu, minimalizuje riziko vytržení konektorů a zjednodušuje routování kabeláže na kameře, stabilizátoru nebo bateriové desce.
Hlavní vlastnosti
Kabel kombinuje standardní BNC konektor pro timecode se 5‑pinovým pravým úhlem LEMO konektorem, což zajišťuje univerzální kompatibilitu s většinou profesionálních rekordérů, kamerových timecode rozhraní a externích synchronizačních jednotek. Krátká délka 10 (přibližně 25 cm) je optimalizována pro nasazení přímo na kameře nebo v těsné blízkosti zařízení — eliminuje volné smyčky kabelu, snižuje riziko přetahování a zjednodušuje práci na placu.
Vedení je pečlivě stíněné proti elektromagnetickému rušení, což zachovává integritu nízkonapěťového timecode signálu i v prostředích s vysokým rušením (více kamer, bezdrátové systémy, silné osvětlení). Kontakty jsou pozlacené pro nízký přechodový odpor a dlouhodobou spolehlivost kontaktu, zatímco kovové pláště konektorů zvyšují mechanickou odolnost při častém připojování a odpojování.
Pravý úhel u 5‑pin LEMO konektoru pomáhá šetřit místo a zabraňuje namáhání kabelu v těsných konfiguracích, což ocení především kameramani pracující se stabilizátory, gimbaly nebo pevnými montážemi na rig.
Všechny konstrukční volby jsou navrženy pro profesionální provoz — od robustního pláště kabelu vhodného pro náročné nasazení až po dodržení průmyslových standardů pro broadcastovou kompatibilitu.
Technické specifikace
– Délka: 10 (~25 cm)
– Konektory: BNC (pro timecode) ↔ 5‑pin LEMO, pravý úhel
– Impedance: 75 Ω (BNC/koaxiální část vhodná pro timecode/synchronizační signál)
– Stínění: vícenásobné opletení pro ochranu proti EMI/RFI
– Kontakty: pozlacené pro nízký odpor a spolehlivý přenos signálu
– Tělo konektorů: kovové, mechanicky odolné, zesílené přechody
– Provozní teplota: průmyslový rozsah (typicky −20 °C až +60 °C)
– Kompatibilita: profesionální rekordéry, kamery a timecode generátory využívající BNC ↔ 5‑pin LEMO rozhraní
– Hmotnost: velmi nízká (kompaktní design vhodný pro montáž na kameru)
Praktické využití
Kabel je určen pro nasazení při natáčení, kde je klíčové přesné časování a synchronizace zvuku/obrazu — například propojení časového kódu mezi kamerou a externím rekordérem, synchronizace multi‑kamera sestav, spojení se slavným timecode generátorem nebo zajištění správného časového záznamu při natáčení se samostatnými audio rekordéry. Díky krátké délce a pravému úhlu LEMO konektoru je ideální pro montáž na kamerový rig, cage, gimbal nebo do těsných prostor na zadní straně kamery.
V broadcastových a studiových prostředích ocení technici stabilitu signálu a snadnost manipulace při rychlých přepojováních a změnách konfigurací. Pro dokumentární a ENG natáčení představuje řešení elegantní způsob, jak minimalizovat kabelový chaos a zabránit poškození konektorů při pohybu po místě natáčení.
Specifikace a konstrukční detaily odpovídají profesionálním standardům používaným ve filmové a televizní produkci, což činí tento kabel spolehlivou volbou pro techniky a kameramany, kteří potřebují robustní a předvídatelnou konektivitu pro timecode signál .
