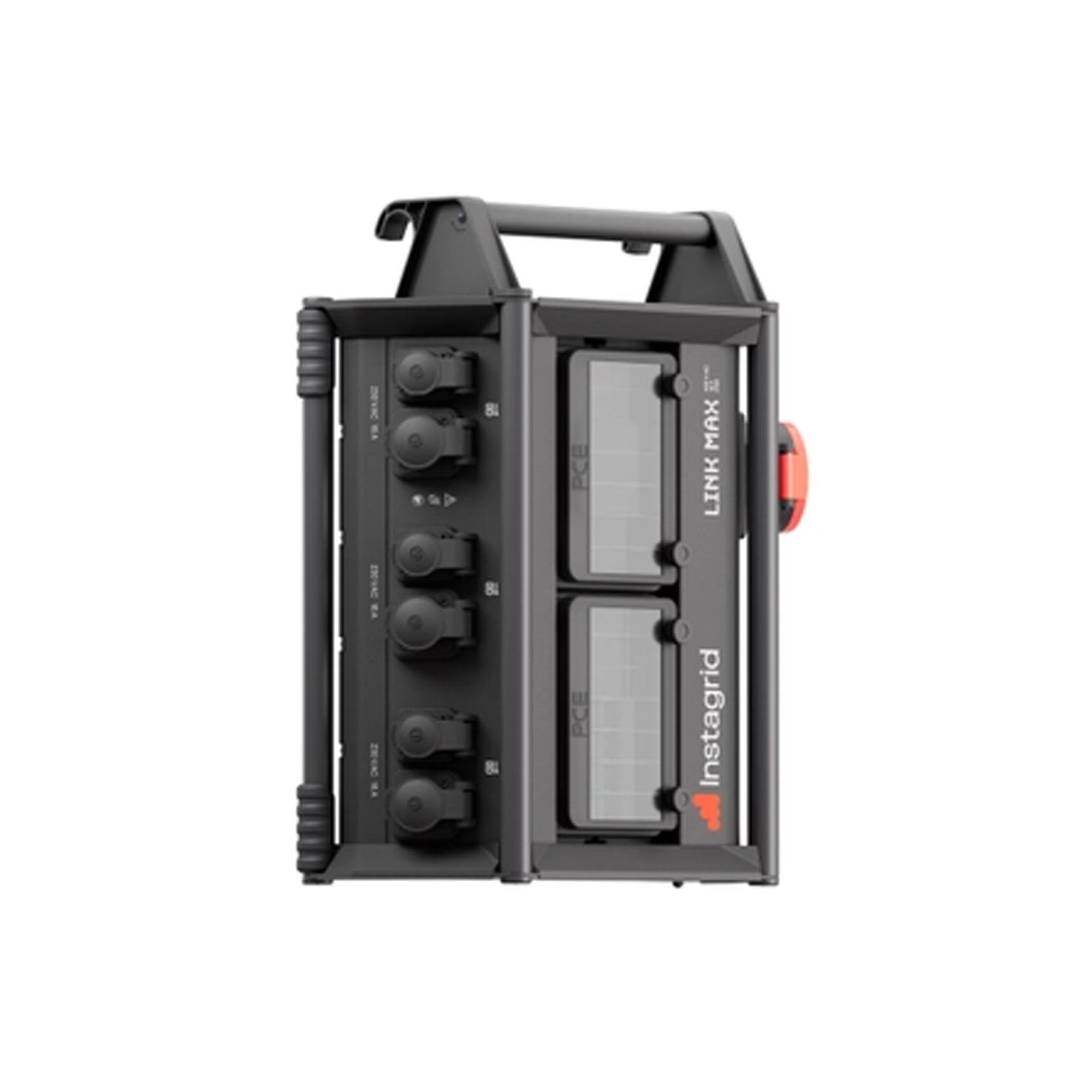

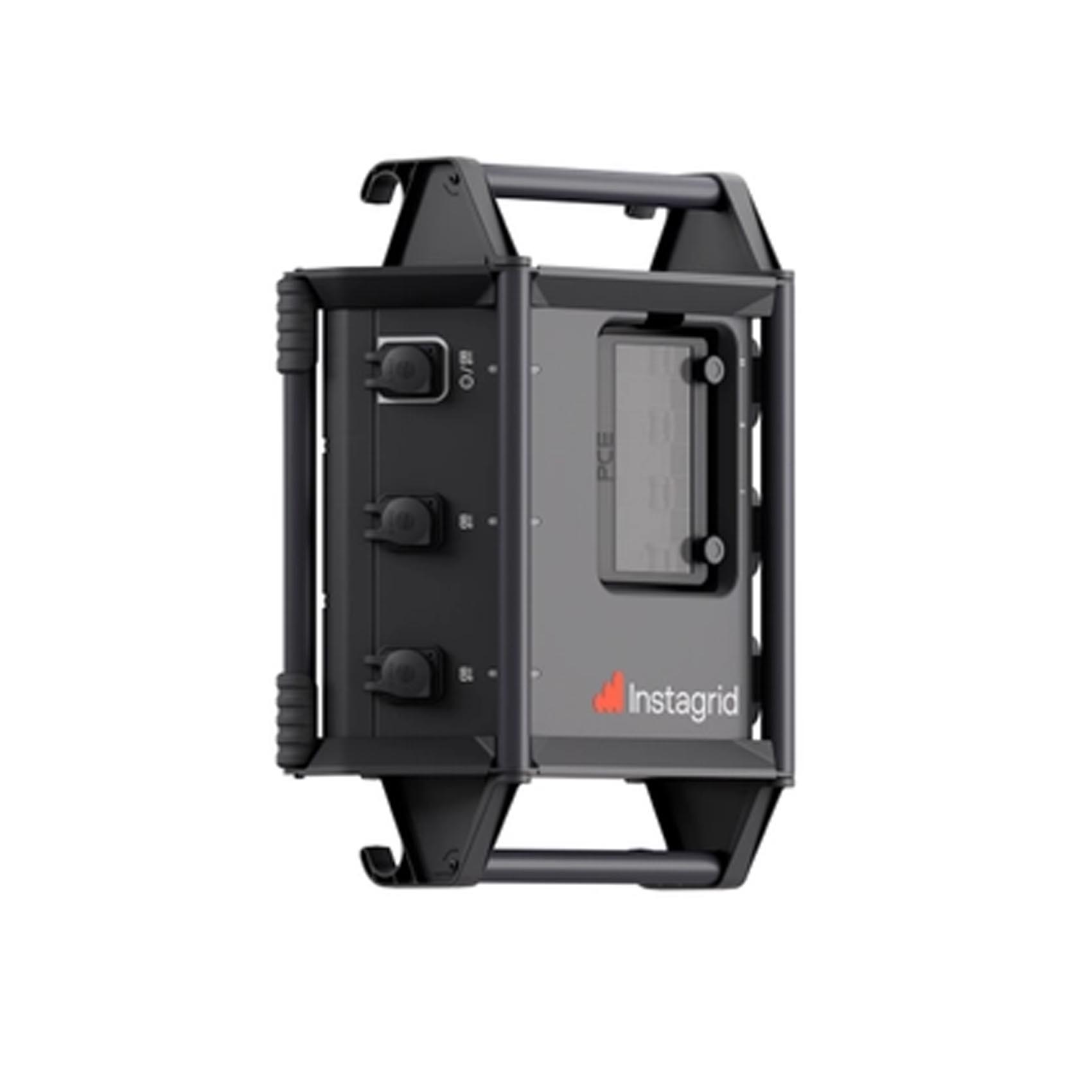

Instagrid LINK

Instagrid LINK je profesionální smart power distributor navržený pro filmovou, TV a produkční praxi, který rozšiřuje přenosné zdroje Instagrid tak, aby bezpečně a spolehlivě napájel více zařízení současně, umožnil plynulé přepínání mezi baterií a sítí bez výpadku a prodloužil runtime v náročných podmínkách natáčení a vysílání.

Hlavní vlastnosti

Instagrid LINK poskytuje robustní a praktické řešení pro napájení kamer, LED světel, monitorů, vysílačů a další techniky na lokacích bez přístupu ke stabilní síti. Zařízení je navrženo pro profesionály — kameramany, režiséry fotografie, osvětlovače a produkční týmy — kteří potřebují spolehlivé, předvídatelné a bezpečné rozdělení výkonu.

• Kompatibilita a škálovatelnost: LINK podporuje zapojení až 3× Instagrid ONE (včetně variant ONE a ONE Max), čímž umožňuje rychlé škálování dostupného výkonu a kapacity pro větší produkce. Informace o výkonu a provozních parametrech zdrojů Instagrid ONE (230 V, max. 3 600 W, kapacita ~2,1 kWh, hmotnost přenosné jednotky ~20 kg) slouží jako podklad pro plánování runtime při použití v kombinaci s LINKem .
• Hot‑swap baterií bez výpadku: LINK umožňuje výměnu bateriových modulů za chodu (hot‑swap) bez přerušení napájení, což je kritické při dlouhých natáčeních nebo broadcastu, kde není prostor pro výpadky.
• Kontinuální přechod baterie/síť: inteligentní řízení zajišťuje plynulý přechod mezi baterií a externím napájením bez resetu napájených zařízení — ideální pro citlivou elektroniku, kamery a síťové prvky.
• Silné výstupy a ochrana: 3× výstup CEE 16 A s proudovým chráničem (RCD) poskytují bezpečné rozdělení jednofázového napětí 230 V AC / 16 A (3 600 W max) pro napájení více spotřebičů najednou.
• Průmyslová konektivita: 3× Neutrik PowerCON TRUE1 TOP vstupy pro stabilní, mechanicky a elektricky bezpečné připojení napájecích kabelů a modulů.
• Odolné provedení pro lokace: robustní konstrukce s krytím IP54 zajišťuje ochranu proti prachu a stříkající vodě, což je nezbytné pro venkovní natáčení a náročné prostředí.

Technické specifikace

• Výstupní napětí: 230 V AC
• Jmenovitý proud: 16 A na výstup, celkový výkon až 3 600 W (v závislosti na konfiguraci připojených Instagrid ONE jednotek)
• Výstupy: 3× CEE 16 A s integrovaným RCD
• Vstupy: 3× Neutrik PowerCON TRUE1 TOP pro připojení bateriových/power modulů
• Krytí: IP54 (odolnost proti prachu a stříkající vodě)
• Funkce: hot‑swap výměna baterií, kontinuální přechod baterie/síť, inteligentní řízení zátěže
• Kompatibilita: navrženo pro použití s Instagrid ONE sérií
• Materiály a zpracování: průmyslové konektory Neutrik, odolné pouzdro vhodné pro terénní provoz a eventové použití.

Praktické využití

Instagrid LINK je navržen pro reálné scénáře, s nimiž se setkávají produkční týmy:

• Venkovní filmování a dokumentární natáčení: díky IP54 krytí a schopnosti hot‑swap výměny baterií lze provozovat osvětlovací sety, kamery a monitory po dlouhé hodiny bez přístupu k síti a bez přerušení produkce.
• Broadcast a živé přenosy: plynulé přepínání mezi baterií a sítí a integrované RCD výstupy minimalizují riziko výpadku signálu nebo restartu zařízení během živého vysílání.
• Produkční pulty a mobilní studiové boxy: rozdělení výkonu na tři izolované výstupy umožňuje bezpečné napájení mixážních pultů, video serverů a monitorů s ochranou proti přetížení.
• Lokace s omezenou infrastrukturou: kombinace více Instagrid ONE jednotek přes LINK poskytuje škálovatelný zdroj energie pro osvětlovací rampy, grip vybavení nebo specializovanou techniku (snahou o maximalizaci runtime a minimalizaci logistických komplikací).

Pro plánování runtime a konfiguraci napájení v konkrétních projektech doporučujeme kalkulovat celkovou spotřebu všech připojených zařízení vůči dostupné kapacitě připojených Instagrid ONE jednotek, přičemž technické parametry zdrojů Instagrid jsou relevantním referenčním bodem při návrhu nasazení .
